Tugas PR

1. 525(10) = 1000001101(2)

2. 201(10) = 11001001(2)

3. 100011(2) = 35(10)

4. 101010(2) = 42(10)

5. 1071(10) = 2067(8)

6. 75(10) = 113(8)

7. 102(8) = 66(10)

8. 79(8) = 128(10)

9. 10110001(2) = 261(8)

10. 111100011(2) = 743(8)

11. 2A(16) = 42(10)

12. C45(16) = 3141(10)

13. 1110111011 = 3BB(16)

14. 1010101111 = 2AF(16)

15. 1101100111 = 367(16)

TUGAS

1. Sebutkan 3 macam gambar digital dasar!

Gerbang Logika AND

Gerbang logika AND memiliki rumusan output A.B=C, yaitu apabila kedua inputnya tidak berlogika 1 semua maka outputnya akan berlogika 0 dan apabila kedua inputnya berlogika 1 maka outputnya baru berlogika 1.

Gerbang Logika OR

Gerbang logika OR memiliki fungsi penjumlah yang outputnya dapat dirumuskan A+B=C yaitu apabila salah satu inputnya berlogika 1 maka outputnya akan berlogika 1 dan apabila kedua inputnya berlogika 0 maka outputnya baru akan berlogika 0.

Gerbang Logika NOT

Gerbang logika NOT atau sering juga disebut juga gerbang logika inverting. Gerbang NOT akan memberikan output yang bernilai kebalikan dari inputnya.

2. Gambarkan simbol gerbang OR dan tabel kebenarannya!

 3. Gambarkan simbol gerbang AND dan tabel kebenarannya!

4. Gambarkan simbol gerbang NOT dan tabel kebenarannya!

5. Gambarkan simbol gerbang NAND, NOR, EX-OR , dan EX-NOR!

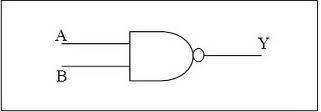

 Simbol gerbang NAND

Simbol gerbang NOR



Simbol gerbang EX-OR

Simbol gerbang Ex-NOR

TUGAS "SISTEM DIGITAL"

Tugas Produktif

1.sebutkan 3 macam gerbang digital dasar?

-gerbang AND

Gerbang AND dapat memiliki dua masukan atau lebih.gerbang ini akan menghsilkan keluaran 1 banyak apabila dapat memasukan sebesar 1.dengan kata lain apabila salah satu memasukanya 0 maka keluarannya pasti 0.

-gerbang OR

Gerbang OR keluaran gerbang OR akan sebesar 0 hanya apabila semua masukannya 0.dan keluarannya akan sebesar 1 apabila saling tidak ada salah satu masukannya yang bernilai 1.

-gerbang NOT

Gerbang NOT pada gerbang ini nilai keluarannya selalu berlawanan degan nilai masukannya.apabila masukannya sebesar 0 maka keluarannya sebesar 1 dan sebaliknya apabila masukannya sebesar 1 maka keluarannya sebesar 0

2.gambarkan simbol gerbang OR dan tabel kebenaranya!

3.gambarkan simbol gerbang AND dan tabel kebenarannya!

4.gambarkan simbol gerbang NOT dan tabel kebebnarannya!



5.gambarkan simbol gerbang NAND,NOR,Ex-OR dan Ex-NOR!

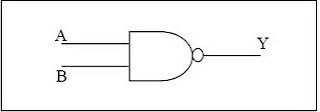

Gambar NAND

Gambar NOR

Gambar Ex-OR

Gambar Ex-NOR
